Détails sur le produit:
Conditions de paiement et expédition:
|
Épaisseur de bobine: | 0.8-1.2mm | Matériel de petit pain: | 40Cr |
---|---|---|---|
Garantie: | un an, et nous fournirons le support technique pour la vie entière | Service après-vente fourni: | Machine disponible pour entretenir des machines à l'étranger |
utilisation: | Toit, mur, plancher, autre | Largeur de alimentation: | comme exigence de clients |
Surligner: | panneau de mur formant la machine,laminez à froid former la ligne |

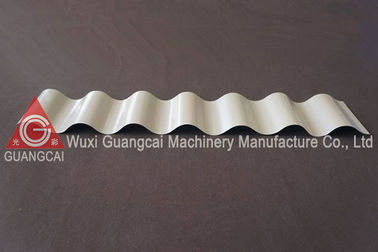

Petit pain de feuille ridé par silo assemblé par GWC14.5-80-1120 formant la machine
Petit pain de silo formant la machine (seulement pour la référence)
Vitesse maximum de production : moins de 18 mètres par minute (pour des profils non perforés, à l'exclusion de la coupe) ;
Précision de recourbement : les déviations maximum de profil (des dimensions et forme) ne dépasseront pas les tolérances spécifiques en EN 10162 (ou des tolérances équivalentes) ;
Qualité de recourbement : capacité de plier les profils de la configuration spécifique à l'épaisseur en acier maximum spécifique ; la fissuration de l'acier ou du revêtement des métaux n'est pas autorisée pour toutes les catégories en acier exigées, en observant les produits sous le rapport optique dix fois.
Caractéristiques
1. Cette machine est conçue pour transformer la bobine en acier en feuille ondulée avec des spécifications désirées dans une étape, et c'est disponible même pour un acier plus épais.
2. Notre produit se sert de la technologie de rollforming pour fabriquer les plissements l'un après l'autre, ayant pour résultat l'effort interne sorti, l'effet réduit de dos de ressort aussi bien que la qualité du produit améliorée.
3. Ce petit pain ondulé de feuille formant la machine est le plus populaire parmi les produits semblables sur le marché, et il peut être conçu en fonction pour de l'ajustement normal les besoins de chaque client si des dessins appropriés sont fournis. En attendant, le processus de fabrication, y compris deux options, incombe au client.
a. Formez la feuille droite avec le plissement d'abord, et puis les trous de poinçon et courbez la feuille en dehors de la chaîne de production.
b. Donnez la forme, poinçon, courbant et les opérations de cisaillement sont de finition sur la même chaîne de production automatiquement. Il n'y aurait aucun bord droit sur la feuille, ainsi l'assemblée est facile et la productivité est augmentée.
Brevets
Notre petit pain ondulé de feuille formant la machine a gagné plusieurs brevets, et voici quelques brèves introductions.
1. Un dispositif de alimentation pour la chaîne de production ondulée incurvée de feuille (ZL201020606332.1). Il a les avantages de l'application universelle, le niveau élevé d'automation, l'opération sûre et fiable, etc.
2. Une machine courbante bidirectionnelle (ZL201120054585.7). Il a les rouleaux courbants supérieurs et inférieurs, et la méthode courbante continue évite le bord droit des deux côtés de la feuille. En conséquence, la feuille de finition est esthétique et permet l'assemblage simple.
3. Une ligne ondulée incurvée de formage de feuilles (ZL201120055257.9). Il y a une extrémité de machine de fente au fond pour découper la feuille supplémentaire dans la direction transversale (direction de largeur) qui est provoquée par le procédé de roulement, et les pièces de coupe sont rassemblées par un dispositif de réutilisation automatique. Avec une structure simple, cette ligne de formage de feuilles peut fournir la représentation fiable, améliorant l'efficacité de fonctionnement et abaissant de ce fait le coût de la main-d'oeuvre.
4. Une poinçonneuse de trois-station (ZL201120055225.9). Il emploie un poinçon de trois-station meurent pour conduire le traitement de poinçon complet à la feuille ondulée. Il montre les avantages de la haute précision, de la basse déviation et de la construction simple.
5. Une machine de cisaillement incurvée de feuille ondulée (ZL201020606306.9). C'est un dispositif universel, et il utilise le volant de commande pour ajuster l'angle et la taille de cisaillement.
Composition
Ce petit pain ondulé de feuille formant la machine se compose de plusieurs pièces, comme énuméré ci-dessous.
1. decoiler 10T hydraulique
2. Redressage de la machine
3. Forme formant la machine
4. Poinçonneuse
5. Courber la machine
6. Cisaillement hydraulique
7. Station hydraulique
8. Armoire de commande de PLC
9. Empileur
Caractéristiques
Modèle |
Note | ||
Matériel applicable | Feuille galvanisée | Cette machine est personnalisable sur les exigences et les caractéristiques de chaque client du matériel traité. |
Largeur de alimentation | 1250mm | |
Traitement de l'épaisseur | 1-5mm | |
Matériel de rouleau | Acier roulement à billes qui passe par le procédé de finition de traitement thermique et de surface. | |
Puissance de moteur principal/puissance hydraulique de station | 90kW/75kW | Ces paramètres peuvent être placés selon la capacité de production exigée. |
Formation des passages | 18 | |
Formation de la vitesse | 1-2 morceaux/minute | |
Dimensions de machine | 32×8×2.5m | |
Poids de machine | 110T |
